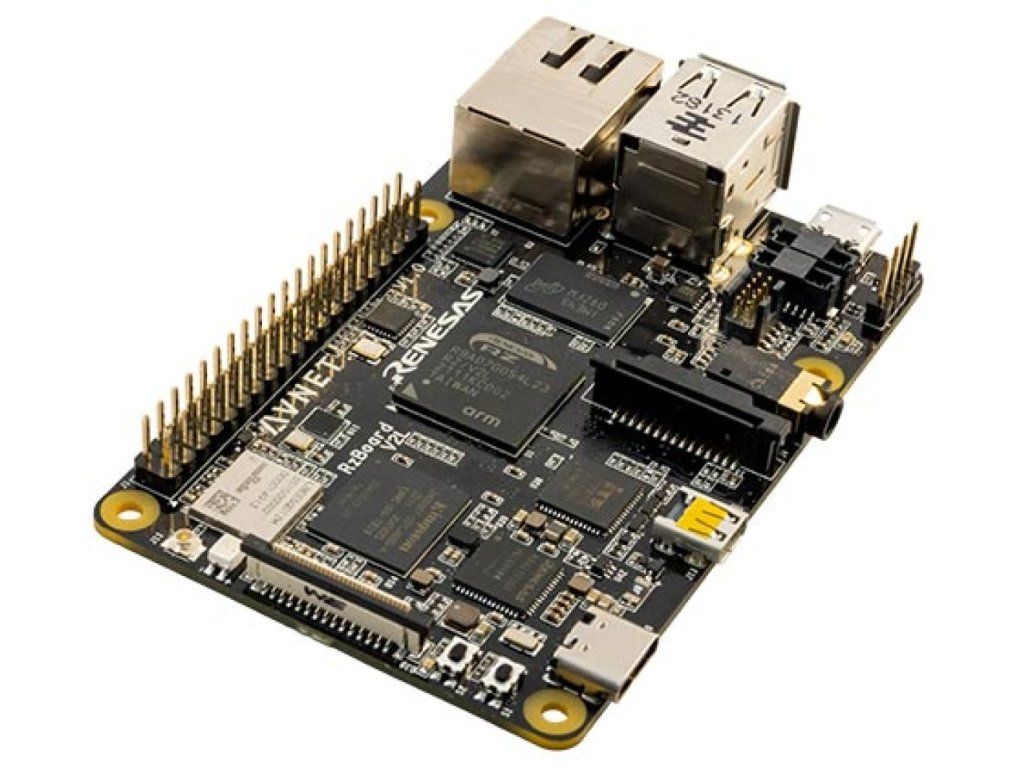

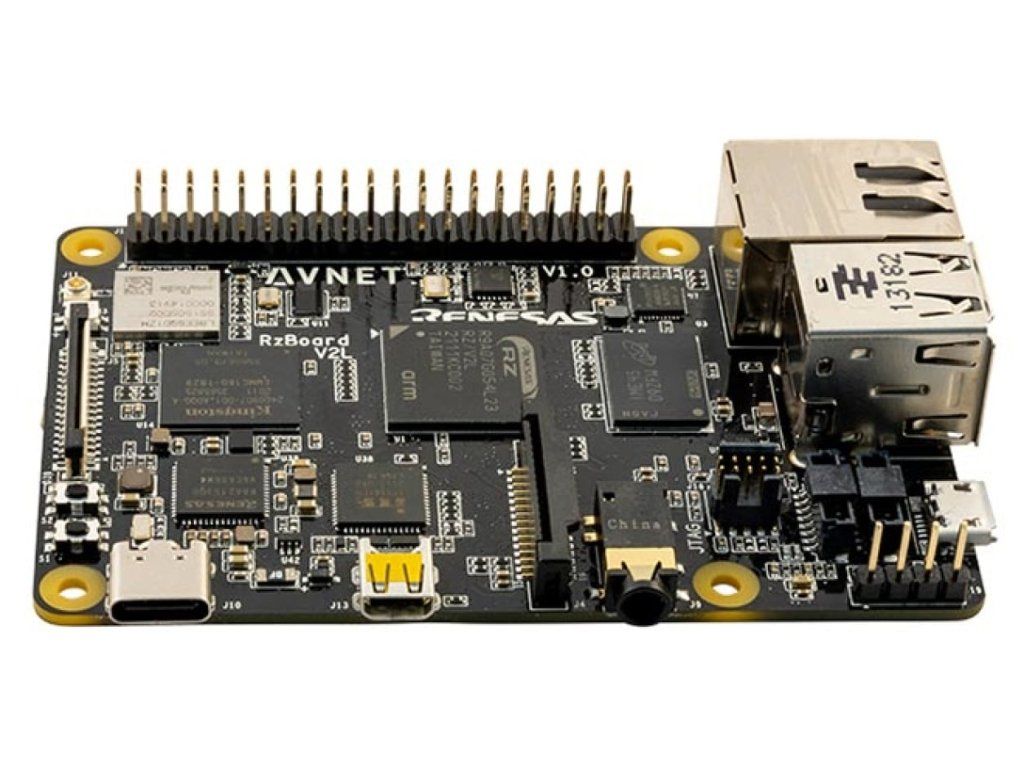

RZBoard V2L Board

Detailní popis produktu

RZBoard V2L je energeticky úsporná vývojová deska s akcelerací pro vision AI, navržená v oblíbeném formátu jednodeskového počítače a vybavená dobře podporovanými rozšiřujícími rozhraními. Platforma je založena na procesoru Renesas RZ/V2L a je ideální pro vývoj cenově dostupných aplikací v oblasti počítačového vidění, vision AI a dalších energeticky úsporných edge AI řešení.

Procesor RZ/V2L obsahuje dvě jádra Arm® Cortex®-A55 s frekvencí 1,2 GHz, jedno jádro Cortex-M33 s frekvencí 200 MHz, 3D GPU MALI a jednotku pro škálování obrazu. Tento SoC se dále odlišuje integrovaným akcelerátorem DRP-AI a hardwarovou podporou kódování/dekódování videa H.264 až do rozlišení 1920 × 1080. Díky tomu je vhodný pro implementaci cenově efektivních embedded vision aplikací.

RZBoard V2L je navržen v kompaktním formátu podobném Raspberry Pi a nabízí univerzální sadu rozšiřujících rozhraní. K dispozici je Gigabit Ethernet, Wi-Fi 802.11ac, Bluetooth 5, dva USB 2.0 host porty, jedno USB 2.0 OTG rozhraní, MIPI DSI, MIPI CSI rozhraní pro kameru, CAN FD, 40pinový rozšiřující konektor kompatibilní s Pi HAT a rozšiřující konektor Click Shuttle.

Deska podporuje také analogové audio díky integrovanému audio kodeku a stereo sluchátkovému konektoru. Pro připojení analogových senzorů nabízí pět 12bitových ADC vstupů. Napájení 5 V je přiváděno přes USB-C konektor a řízeno jednočipovým PMIC obvodem Renesas RAA215300.

Integrovaná paměť zahrnuje 2 GB DDR4, 32 GB eMMC a 16 MB QSPI flash paměti. Pro vyměnitelná média je k dispozici také slot pro microSD kartu.

Softwarová podpora zahrnuje linuxový BSP založený na CIP Kernelu s dlouhodobou údržbou po dobu více než 10 let. Součástí jsou také referenční návrhy, které ukazují efektivní implementaci vision AI aplikací s využitím DRP-AI jádra. Vestavěný 10pinový JTAG/SWD mini header a 4pinový UART header umožňují použití externího debuggeru a USB-sériového kabelu.

Mezi dostupné příslušenství patří 7" MIPI displej, MIPI CSI kamera a 5V/3A USB-C napájecí zdroj.

• 2x Arm Cortex-A55 @1.2GHz, 1x Arm Cortex-M33
• DRP-AI Accelerator, 3D GPU, H.264 Enc/Dec
• Gigabit Ethernet, 802.11ac Wi-Fi, Bluetooth 5.0
• 2GB DDR4, 32GB eMMC, microSD, 16MB QSPI
• 65 mm × 56.5 mm board-size, HAT 40-pin header
• Connectors for 4x 12bit ADC, UART, CAN
• USB 2.0 (2x type-A, 1x OTG MicroUSB)
• CAN-FD (includes CAN transceiver)
• HDMI and MIPI-DSI display interfaces
• MIPI CSI camera interface
• Audio Codec and 3.5mm stereo jack
• CIP Linux kernel with 10-year support

Setup: https://www.hackster.io/bernard-ngabonziza/setting-up-rzboard-yocto-image-from-a-windows-linux-host-f5196b

 Examples: https://github.com/Avnet/RZ-V2L-HUB

 Projects:  https://www.hackster.io/tria-technologies/products/rzboard-v2l/

 Projects: https://www.hackster.io/lucas-keller/build-deploy-run-a-qt-enabled-image-on-the-rzboard-v2l-de6c41
