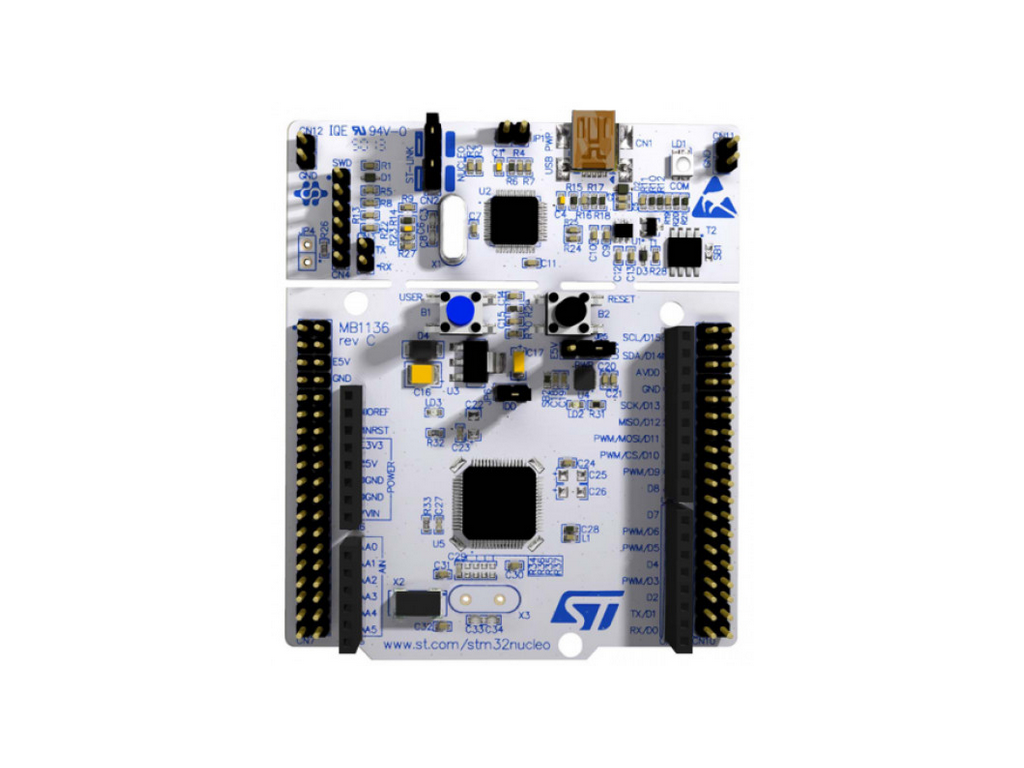

Vývojová deska STMicroelectronics NUCLEO-F401RE

Detailní popis produktu

STM32 Nucleo deska poskytuje cenově dostupný a flexibilní způsob, jak si vyzkoušet nové nápady a vytvářet prototypy s různými řadami mikrokontrolérů STM32. Umožňuje volbu mezi různými kombinacemi výkonu, spotřeby energie a funkčních vlastností.

Díky podpoře rozhraní Arduino a ST Morpho pinům lze snadno rozšiřovat funkce této otevřené vývojové platformy pomocí široké nabídky specializovaných shieldů. Deska nevyžaduje externí programovací sondu, protože obsahuje integrovaný ST-LINK/V2-1 debugger/programátor.

Součástí ekosystému je také rozsáhlá softwarová HAL knihovna STM32 s mnoha příklady a přímý přístup k online zdrojům mbed na mbed.org.

Řada STM32 Nucleo je založena na 32bitových ARM Cortex-M RISC jádrech, optimalizovaných pro vysoký výkon a nízkou spotřebu energie. Cortex-M architektura nabízí instrukční sadu s vysokou hustotou kódu a přerušovací řadič NVIC, který zajišťuje velmi efektivní zpracování přerušení.

Klíčové aplikace: řízení aplikací a uživatelská rozhraní, přenosná zařízení, A/V přijímače a digitální TV, PC periferie, herní platformy, elektrokola, spotřební elektronika, tiskárny, skenery, zabezpečovací systémy, video interkomy a HVAC systémy.

Vlastnosti

• STM32 mikrokontrolér v pouzdře LQFP64

• Dva typy rozšiřujících rozhraní:

  • kompatibilita s Arduino Uno Revision 3

  • STMicroelectronics Morpho konektory pro plný přístup ke všem STM32 I/O pinům

• Podpora mbed platformy

• Integrovaný ST-LINK/V2-1 debugger/programátor se SWD konektorem

  • přepínač režimu umožňující použití jako samostatný ST-LINK/V2-1

• Flexibilní napájení desky:

  • USB VBUS

  • externí VIN (7 V < VIN < 12 V) přes Arduino nebo Morpho konektor

  • externí 5 V (E5V) přes Morpho konektor

  • externí 3,3 V přes Arduino nebo Morpho konektor

• Tři LED indikátory: USB komunikace (LD1), uživatelská LED (LD2), napájení (LD3)

• Dvě tlačítka: USER a RESET

• USB re-enumerace se třemi USB rozhraními:

  • virtuální COM port

  • mass storage

  • debug port

• Kompletní bezplatná HAL knihovna STM32 včetně příkladů

• Podpora široké škály vývojových prostředí (IDE), včetně IAR, Keil a GCC-based IDE
