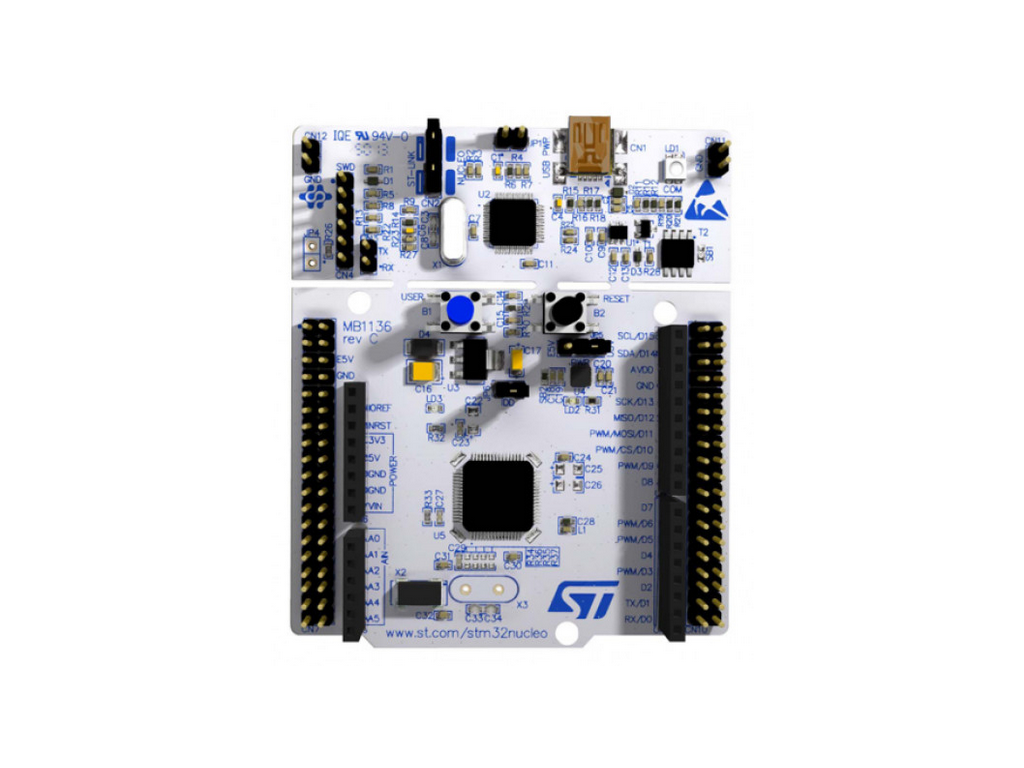

NUCLEO-F030R8

Detailní popis produktu

Vývojová deska STM32 Nucleo poskytuje cenově dostupný a flexibilní způsob, jak vyzkoušet nové nápady a vytvářet prototypy s libovolnou řadou mikrokontrolérů STM32. Uživatel si může vybrat z různých kombinací výkonu, spotřeby energie a funkcí podle potřeb konkrétní aplikace.

Podpora konektivity kompatibilní s Arduino a konektory ST Morpho umožňují snadné rozšíření funkcionality otevřené vývojové platformy Nucleo pomocí široké nabídky specializovaných shieldů.

Deska STM32 Nucleo nevyžaduje externí programátor ani debugger, protože obsahuje integrovaný ST-LINK/V2-1 debugger/programátor. Součástí je také komplexní softwarová knihovna STM32 HAL spolu s ukázkovými projekty a přímým přístupem k online zdrojům platformy mbed.org.

Řada vývojových desek STM32 Nucleo je založena na 32bitových ARM Cortex-M RISC jádrech optimalizovaných pro vysoký výkon a energetickou efektivitu. ARM Cortex-M nabízí hustou instrukční sadu a řadič přerušení NVIC (Nested Vectored Interrupt Controller), který zajišťuje velmi efektivní práci s přerušeními.

Hlavní oblasti použití:

• řízení aplikací a uživatelská rozhraní
• přenosná zařízení
• A/V receivery a digitální televize
• PC periferie
• herní platformy
• elektrokola
• spotřební elektronika
• tiskárny a skenery
• alarmové systémy
• video interkomy
• HVAC systémy (vytápění, ventilace a klimatizace

Vlastnosti

• STM32 mikrokontrolér v pouzdře LQFP64

• Dva typy rozšiřujících rozhraní:

  • kompatibilita s Arduino Uno Revision 3

  • STMicroelectronics Morpho konektory pro plný přístup ke všem I/O STM32

• Podpora mbed platformy

• Integrovaný ST-LINK/V2-1 debugger/programátor se SWD konektorem

  • přepínač režimu pro použití kitu jako samostatného ST-LINK/V2-1

• Flexibilní napájení desky:

  • USB VBUS

  • externí VIN (7 V < VIN < 12 V) přes Arduino nebo Morpho konektor

  • externí 5 V (E5V) přes Morpho konektor

  • externí 3,3 V přes Arduino nebo Morpho konektor

• Tři LED indikátory:

  • USB komunikace (LD1), uživatelská LED (LD2), napájení (LD3)

• Dvě tlačítka: USER a RESET

• USB re-enumerace s podporou tří rozhraní:

  • virtuální COM port

  • mass storage (úložiště)

  • debug rozhraní

• Rozsáhlá HAL knihovna zdarma včetně příkladů

• Podpora široké škály vývojových prostředí (IDE), včetně IAR, Keil a GCC-based IDE
